انتخاب ظرفیت مناسب باتری UPS یکی از مهم‌ترین مراحل در طراحی یک سیستم برق اضطراری است. ظرفیت کمتر از نیاز، زمان پشتیبانی تجهیزات را کاهش می‌دهد و ظرفیت بیش از حد نیز هزینه خرید، فضای نصب و زمان شارژ باتری را افزایش خواهد داد. به همین دلیل، بسیاری از کاربران هنگام انتخاب باتری این پرسش را دارند که ظرفیت مناسب باتری UPS چگونه محاسبه می‌شود و چه عواملی در این محاسبه نقش دارند؟
یکی از رایج‌ترین اشتباهات هنگام انتخاب باتری UPS این است که ظرفیت باتری با توان UPS یکسان در نظر گرفته می‌شود؛ در حالی که انتخاب ظرفیت مناسب باتری به توان مصرفی تجهیزات، مدت زمان Backup موردنیاز، راندمان یو پی اس، ولتاژ بانک باتری و حتی شرایط محیطی وابسته است.
در این مقاله یاد می‌گیرید ظرفیت باتری UPS چگونه محاسبه می‌شود، چه عواملی بر این محاسبه اثر دارند و چگونه می‌توان متناسب با نیاز پروژه، باتری مناسبی انتخاب کرد.
ظرفیت باتری UPS چیست و چرا اهمیت دارد؟
ظرفیت باتری UPS بیانگر مقدار بار الکتریکی قابل ذخیره در باتری است که با واحد آمپرساعت (Ah) اندازه‌گیری می‌شود. این مقدار در کنار ولتاژ بانک باتری، انرژی ذخیره‌شده قابل استفاده سیستم را مشخص می‌کند.
برای آشنایی با عملکرد، کاربردها و انواع باتری UPS ، پیشنهاد می‌کنیم مقاله «باتری UPS چیست و چه کاربردی دارد؟» را مطالعه کنید.
منطقی ست که هرچه ظرفیت باتری بیشتر باشد، در شرایط یکسان می‌تواند تجهیزات را مدت طولانی‌تری روشن نگه دارد. البته این موضوع تنها زمانی درست است که سایر پارامترها مانند ولتاژ بانک باتری، توان مصرفی و راندمان سیستم نیز ثابت باشند.
انتخاب صحیح ظرفیت باتری مزایای مهمی دارد:
- تأمین زمان Backup موردنیاز
- جلوگیری از خاموش شدن تجهیزات حساس
- افزایش پایداری سیستم برق اضطراری
- جلوگیری از پرداخت هزینه اضافی بابت باتری بزرگ‌تر از نیاز
- افزایش طول عمر باتری و UPS
تفاوت ظرفیت باتری (Ah) با توان UPS (VA و W)
یکی از رایج‌ترین ابهام‌ها، تفاوت بین ظرفیت باتری و توان UPS است.
- ظرفیت باتری (Ah): میزان انرژی ذخیره‌شده در باتری را نشان می‌دهد.
- توان UPS (VA یا W): حداکثر توانی است که UPS می‌تواند از تجهیزات پشتیبانی کند.
به عنوان مثال، برای مثال، یک UPS با توان خروجی یکسان می‌تواند از بانک‌های باتری با ظرفیت‌های ۹، ۱۸ یا ۶۵ آمپرساعت (Ah) استفاده کند. تفاوت این ظرفیت‌ها در توان خروجی UPS نیست، بلکه در مدت زمان تأمین برق پشتیبان (Backup Time) هنگام قطع برق است.
چه عواملی بر محاسبه ظرفیت باتری UPS تأثیر می‌گذارند؟
برای محاسبه ظرفیت باتری UPS، تنها توان اسمی دستگاه کافی نیست. عواملی مانند توان واقعی بار، زمان Backup، ولتاژ بانک باتری و راندمان UPS، ظرفیت موردنیاز باتری را تعیین می‌کنند.
مهم‌ترین عوامل مؤثر عبارت‌اند از:
- توان واقعی بار مصرفی (Watt): مبنای اصلی محاسبه، توان تجهیزات متصل به UPS است، نه ظرفیت اسمی دستگاه.
- زمان Backup موردنیاز: هرچه مدت پشتیبانی بیشتر باشد، ظرفیت باتری نیز باید افزایش می‌یابد.
- راندمان UPS و ضریب توان (Power Factor): راندمان UPS بر مقدار انرژی قابل استفاده از باتری اثر می‌گذارد و ضریب توان تجهیزات نیز در محاسبه میزان بار واقعی سیستم باید در نظر گرفته شود.
- ولتاژ بانک باتری: تعداد باتری‌ها و ظرفیت موردنیاز به ولتاژ سیستم (مانند ۲۴، ۴۸ یا ۱۹۲ ولت) وابسته است.
- عمق دشارژ (Depth of Discharge یا DoD) و شرایط کاری باتری: عمق دشارژ نشان می‌دهد چه میزان از ظرفیت باتری می‌تواند بدون آسیب به آن مورد استفاده قرار گیرد. هرچه مقدار قابل استفاده از ظرفیت باتری کمتر باشد، برای دستیابی به زمان Backup یکسان، به باتری با ظرفیت بالاتری نیاز خواهد بود. همچنین عواملی مانند دمای محیط و شرایط استفاده نیز بر عملکرد واقعی باتری تأثیر می‌گذارند.
علاوه بر تمام این موارد، عواملی مانند کاهش ظرفیت باتری در طول زمان (Aging Factor) و دمای محیط، ظرفیت قابل استفاده باتری و در نتیجه عملکرد واقعی سیستم را تحت تأثیر قرار می‌دهند. برای بررسی کامل این عوامل، می‌توانید مقاله عوامل کاهش عمر باتری UPS را مطالعه کنید.
فرمول محاسبه ظرفیت باتری UPS
یکی از متداول‌ترین فرمول‌های مهندسی برای محاسبه ظرفیت باتری به صورت زیر است:
ظرفیت باتری (Ah) = توان بار (W) × زمان Backup (h) ÷ (ولتاژ بانک باتری × راندمان UPS × عمق دشارژ)
در این فرمول:
- توان بار: مجموع توان واقعی تجهیزات
- زمان Backup: مدت زمان موردنیاز برای تأمین برق
- ولتاژ بانک باتری: مانند 24V، 48V یا 192V
- راندمان UPS: معمولاً بین 0.9 تا 0.95
- عمق دشارژ (DoD): بسته به نوع باتری معمولاً بین 0.8 تا 0.9 در نظر گرفته می‌شود.
در طراحی‌های دقیق‌تر، علاوه بر دمای کاری و جریان دشارژ، کاهش ظرفیت باتری در طول عمر آن نیز در محاسبات لحاظ می‌شود تا عملکرد سیستم در بلندمدت حفظ گردد.
آموزش محاسبه ظرفیت باتری UPS با مثال عملی
فرض کنید قرار است یک اتاق سرور کوچک شامل یک سرور، یک سوئیچ شبکه و تجهیزات جانبی، هنگام قطع برق ۳۰ دقیقه به کار خود ادامه دهد. مجموع توان مصرفی این تجهیزات ۱۰۰۰ وات است و سیستم از یک UPS با مشخصات زیر استفاده می‌کند:
- توان مصرفی تجهیزات: ۱۰۰۰ وات
- زمان Backup موردنیاز: ۳۰ دقیقه (۰.۵ ساعت)
- ولتاژ بانک باتری: ۴۸ ولت
- راندمان UPS: ۹۰ درصد
- عمق دشارژ (DoD): ۸۰ درصد
با استفاده از فرمول محاسبه ظرفیت باتری:
Ah = 1000 × 0.5 ÷ (48 × 0.9 × 0.8)
ظرفیت موردنیاز باتری حدود ۱۴.۵ آمپرساعت (Ah) خواهد بود.
از آنجا که باتری‌ها در ظرفیت‌های استاندارد تولید می‌شوند، در این شرایط معمولاً از باتری ۱۸ آمپرساعت یا ظرفیت بالاتر استفاده می‌شود. این انتخاب علاوه بر تأمین زمان Backup موردنیاز، حاشیه اطمینان مناسبی نیز برای افت تدریجی ظرفیت باتری در طول زمان ایجاد خواهد کرد.
جدول نمونه محاسبه ظرفیت باتری UPS بر اساس بار مصرفی
توجه داشته باشید که این جدول صرفاً برای برآورد اولیه ظرفیت باتری است و نمی‌تواند جایگزین محاسبات و طراحی دقیق باشد.
فرض محاسبات: مقادیر جدول بر اساس راندمان UPS حدود ۹۰٪، بانک باتری ۴۸ ولت، باتری سیلد اسید و دمای محیط ۲۵ درجه سانتی‌گراد ارائه شده‌اند.
توان بار (W) | زمان Backup (دقیقه) | ظرفیت تقریبی باتری (Ah) | کاربرد پیشنهادی |
500 | 15 | 7 تا 9 | رایانه‌ها، تجهیزات اداری و صندوق‌های فروش (POS) |
500 | 30 | 12 تا 18 | مودم، روتر، سوئیچ و تجهیزات شبکه کوچک |
1000 | 30 | 18 تا 26 | PLC، HMI و تجهیزات اتوماسیون صنعتی |
1000 | 60 | 35 تا 45 | سرورهای سازمانی، تجهیزات مخابراتی و سیستم‌های نظارتی |
2000 | 30 | 38 تا 50 | تابلوهای کنترل، رک‌های شبکه و خطوط تولید سبک |
3000 | 30 | 55 تا 70 | ماشین‌آلات صنعتی، تجهیزات فرآیندی و سامانه‌های برق اضطراری |
نکته: مقادیر جدول تقریبی هستند و میتوانند بسته به راندمان UPS، ولتاژ بانک باتری، نوع باتری و شرایط استفاده تغییر کنند.
محاسبه ظرفیت باتری UPS با ابزارهای آنلاین؛ مناسب برای تخمین اولیه یا انتخاب نهایی؟
ابزارهای آنلاین مختلفی برای محاسبه ظرفیت باتری UPS وجود دارد که میتوانند برای برآورد اولیه ظرفیت موردنیاز مفید باشند. این ابزارها معمولاً با دریافت اطلاعاتی مانند توان مصرفی تجهیزات، زمان Backup موردنیاز، ولتاژ بانک باتری و راندمان UPS، ظرفیت تقریبی باتری را محاسبه می‌کنند.
از جمله ابزارهای آنلاین موجود می‌توان به UPS Battery Calculator شرکت‌هایی مانند Schneider Electric و Eaton UPS Battery Calculator اشاره کرد که برای تخمین اولیه ظرفیت باتری مورد استفاده قرار می‌گیرند.
با این حال، دقیق بودن عدد ظرفیت به اطلاعاتی که وارد می‌شود و شرایط واقعی پروژه بستگی دارد. اگر اطلاعاتی مانند توان واقعی بار، ولتاژ بانک باتری یا زمان Backup به‌درستی وارد نشود، عدد به‌دست‌آمده نیز نمی‌تواند انتخاب مناسبی برای باتری باشد.
همچنین در بسیاری از محاسبات آنلاین، عواملی مانند کاهش تدریجی ظرفیت باتری در طول عمر آن، شرایط دمایی محل نصب و جزئیات طراحی سیستم به‌طور کامل در نظر گرفته نمی‌شوند. به همین دلیل، برای پروژه‌های صنعتی، تجهیزات حساس و سیستم‌هایی که به زمان Backup دقیق نیاز دارند، بهتر است انتخاب ظرفیت نهایی باتری بر اساس محاسبات مهندسی و بررسی شرایط واقعی صورت بگیرد.

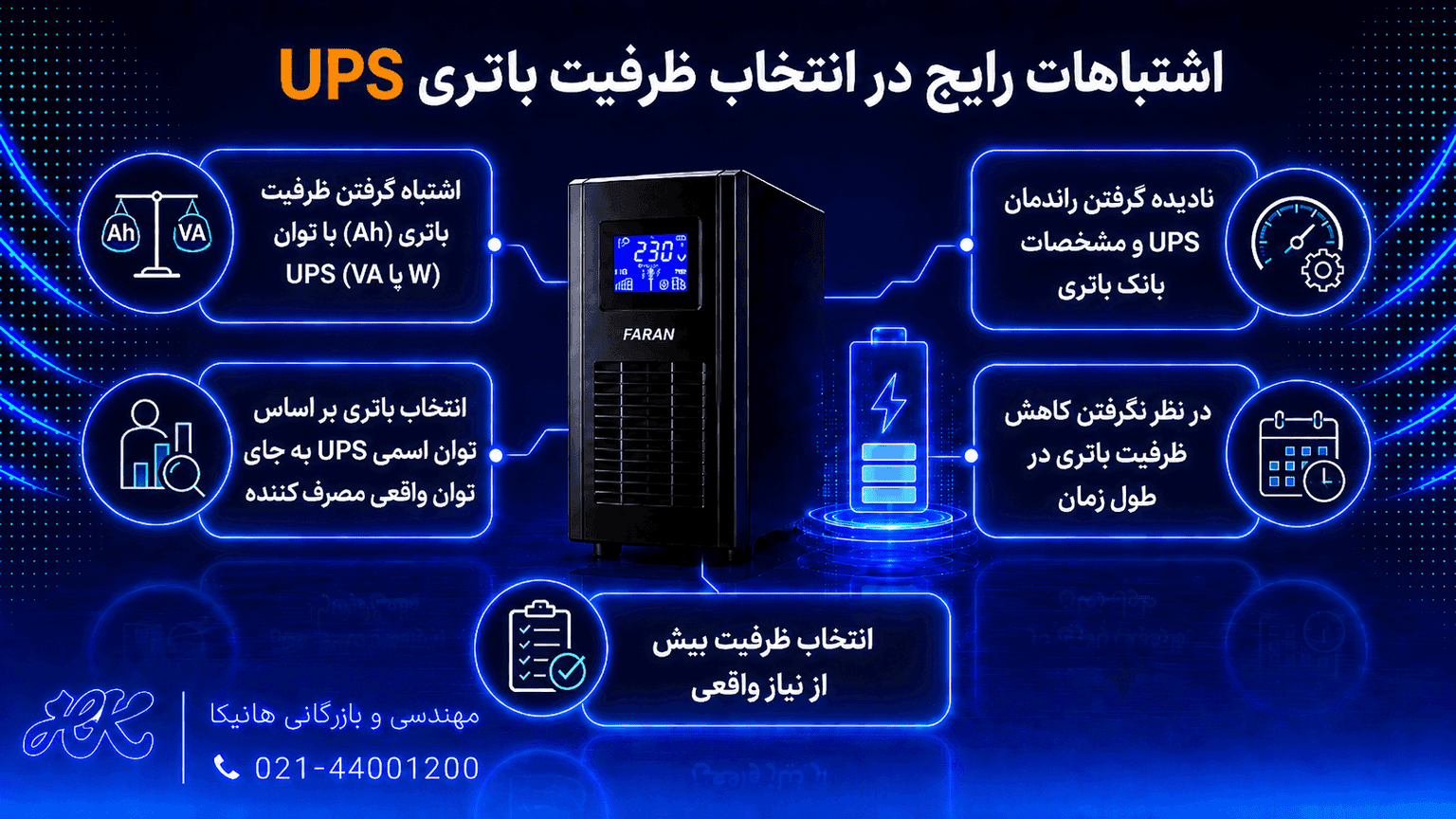

اشتباهات رایج در انتخاب ظرفیت باتری UPS
انتخاب نادرست ظرفیت باتری UPS می‌تواند باعث کاهش زمان پشتیبانی، افزایش هزینه‌های نگهداری یا حتی از کار افتادن سیستم در زمان قطعی برق شود. بسیاری از این خطاها به دلیل محاسبات نادرست یا نادیده گرفتن پارامترهای فنی رخ می‌دهند. رایج‌ترین اشتباهات عبارت‌اند از:
- اشتباه گرفتن ظرفیت باتری (Ah) با توان UPS (VA یا W)
ظرفیت باتری میزان انرژی ذخیره‌شده را مشخص می‌کند، در حالی که توان UPS حداکثر باری را تعیین می‌کند که دستگاه قادر به پشتیبانی از آن است. انتخاب باتری تنها بر اساس آمپرساعت، بدون بررسی توان مصرفی تجهیزات، می‌تواند باعث شود زمان Backup با مقدار مورد انتظار تفاوت داشته باشد.
- انتخاب باتری بر اساس توان اسمی UPS به جای توان واقعی مصرف‌کننده
توان درج‌شده روی UPS نشان‌دهنده حداکثر ظرفیت دستگاه است، اما در محاسبه باتری باید میزان مصرف واقعی تجهیزات متصل به UPS در نظر گرفته شود. استفاده از توان اسمی دستگاه به جای بار واقعی، می‌تواند باعث انتخاب ظرفیت کمتر یا بیشتر از نیاز شود.
- نادیده گرفتن راندمان UPS و مشخصات بانک باتری
بخشی از انرژی ذخیره‌شده در باتری در فرآیند تبدیل و انتقال انرژی مصرف می‌شود. همچنین ولتاژ بانک باتری و نحوه اتصال باتری‌ها نیز بر ظرفیت موردنیاز تأثیر دارند و باید در محاسبات لحاظ شوند.
- در نظر نگرفتن کاهش ظرفیت باتری در طول زمان
ظرفیت باتری با گذشت زمان و افزایش تعداد دفعات شارژ و دشارژ کاهش پیدا می‌کند. در طراحی‌های دقیق، این کاهش ظرفیت در محاسبات لحاظ می‌شود تا عملکرد سیستم در طول دوره استفاده دچار افت نشود.
- انتخاب ظرفیت بیش از نیاز واقعی
بزرگ‌تر بودن ظرفیت باتری همیشه به معنای انتخاب بهتر نیست. باتری با ظرفیت بالاتر، علاوه بر هزینه اولیه بیشتر، فضای نصب بیشتری نیاز دارد و ممکن است زمان شارژ مجدد آن نیز افزایش پیدا کند. انتخاب مناسب باید بر اساس توان مصرفی، زمان پشتیبانی موردنیاز و شرایط واقعی محل استفاده انجام شود.
نکات مهم در انتخاب ظرفیت مناسب باتری UPS
پیش از انتخاب ظرفیت باتری UPS، بهتر است تنها به زمان Backup یا ظرفیت درج‌شده روی باتری اکتفا نکنید. عملکرد واقعی سیستم زمانی قابل اطمینان خواهد بود که باتری بر اساس شرایط بهره‌برداری، نوع بار و نیاز واقعی مجموعه انتخاب شود.
مهم‌ترین مواردی که باید پیش از انتخاب باتری بررسی شوند عبارت‌اند از:
- توان واقعی تجهیزات متصل: مجموع توان مصرفی تجهیزات را به‌صورت واقعی (Watt) محاسبه کنید.
- مدت زمان Backup موردنیاز: مشخص کنید هدف از برق پشتیبان چیست. برخی مجموعه‌ها تنها به ۱۰ تا ۱۵ دقیقه زمان برای خاموش‌سازی ایمن تجهیزات نیاز دارند، در حالی که مراکز داده، خطوط تولید یا سیستم‌های امنیتی ممکن است به زمان پشتیبانی بسیار بیشتری احتیاج داشته باشند.
- امکان توسعه سیستم در آینده: اگر احتمال افزایش بار مصرفی یا اضافه شدن تجهیزات جدید وجود دارد، بهتر است ظرفیت بانک باتری با در نظر گرفتن تغییرات احتمالی بار مصرفی انتخاب شود تا در آینده نیازی به تعویض کامل سیستم نباشد.
همچنین در کنار محاسبات فنی، توجه به برخی عوامل تکمیلی نیز می‌تواند در انتخاب مناسب‌تر ظرفیت باتری UPS مؤثر باشد. از جمله:
- نوع باتری (سیلد اسید یا لیتیومی): فناوری باتری بر طول عمر، هزینه اولیه و شرایط نگهداری سیستم تأثیر دارد.
- شرایط محیط نصب: دمای محیط، تهویه مناسب و نحوه نگهداری می‌تواند بر عملکرد واقعی و طول عمر باتری اثرگذار باشد.
جمع‌بندی
محاسبه ظرفیت باتری UPS تنها با دانستن آمپرساعت باتری امکان‌پذیر نیست. برای انتخاب صحیح باید توان مصرفی، مدت زمان Backup، راندمان UPS، ولتاژ بانک باتری و شرایط بهره‌برداری به‌صورت هم‌زمان بررسی شوند.
چنانچه ظرفیت باتری به‌درستی انتخاب شود، سیستم UPS می‌تواند در زمان قطع برق، عملکرد پایدار تجهیزات را حفظ کرده و از توقف فرآیندهای حیاتی جلوگیری کند. به همین دلیل، پیش از خرید UPS یا انتخاب باتری، انجام یک محاسبه مهندسی دقیق اهمیت زیادی دارد. بنابراین اگر برای انتخاب ظرفیت مناسب باتری یا طراحی سیستم برق اضطراری نیاز به بررسی تخصصی دارید، می‌توانید از کارشناسان هانیکا برای خرید باتری UPS یا یو پی اس صنعتی مشاوره بگیرید.
سوالات متداول
بر اساس توان مصرفی تجهیزات، مدت زمان Backup، ولتاژ بانک باتری، راندمان UPS و عمق دشارژ باتری.
خیر. ظرفیت بیش از نیاز باعث افزایش هزینه، اشغال فضای بیشتر و افزایش زمان شارژ می‌شود.
توان UPS نشان‌دهنده حداکثر توان خروجی دستگاه است، اما ظرفیت باتری مدت زمان تأمین برق را مشخص می‌کند.
برای برآورد اولیه مناسب‌اند، اما در پروژه‌های صنعتی جایگزین محاسبات مهندسی نمی‌شوند.
می‌توان ظرفیت باتری یا تعداد باتری‌های بانک باتری را افزایش داد، البته این کار باید مطابق مشخصات فنی UPS انجام شود.
