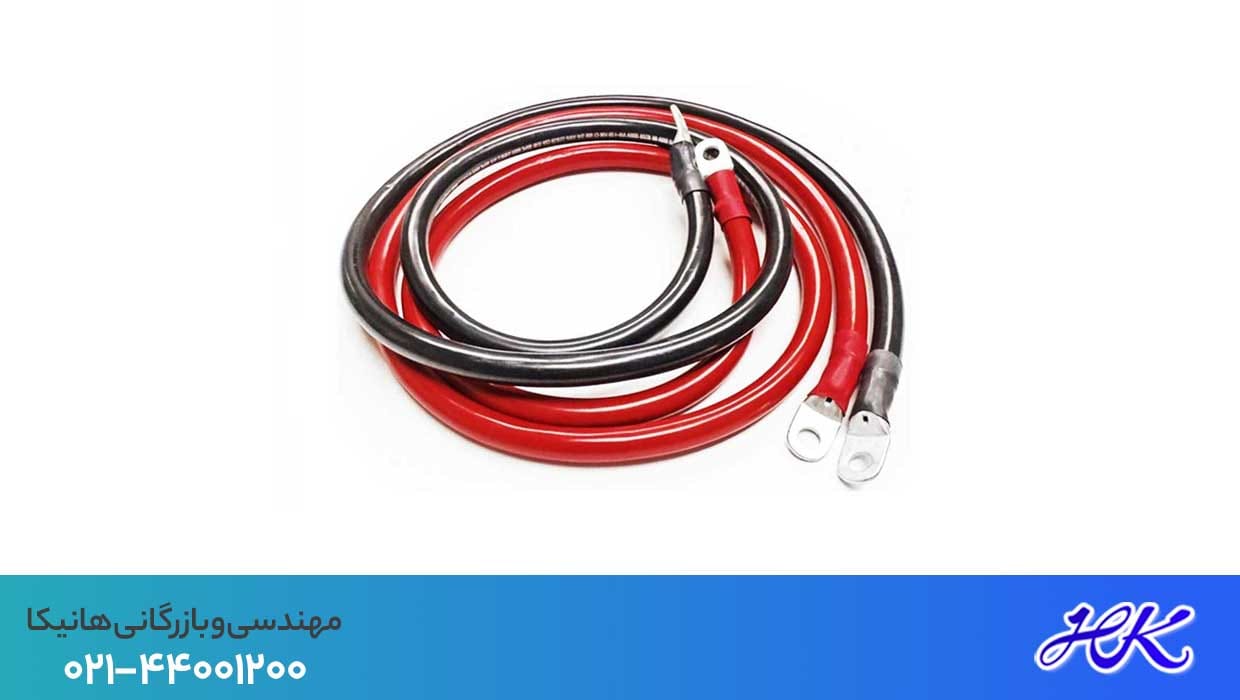

محاسبات کابل باتری یو پی اس یکی از مهم‌ترین نکات در نصب یو پی اس، انتخاب سایز و اندازه مناسب برای کابل‌هایی است که باتری‌ها را به‌هم و به خود دستگاه متصل می‌کنند. این کابل‌ها معمولا به‌همراه خود یو پی اس ارسال نمی‌شوند و باید جداگانه آنها را تهیه کنید اما اگر خودتان قصد ساخت کابل‌ها را دارید، یک‌سری استانداردها و اصول هستند که باید رعایت کنید. همچنین علاوه‌بر خود کابل‌ها، در انتخاب اتصالات مربوطه نیز جزئیاتی وجود دارند که رعایت کردن‌شان، می‌تواند باعث ایجاد آسیب‌های جدی به باتری‌ها، خود دستگاه و حتی مصرف‌کننده‌ها شود! در ادامه این نوشته از هانیکا، به بررسی کامل محاسبات کابل باتری یو پی اس و تمامی نکات مهم در این باره پرداخته‌ایم؛ تا انتها همراه ما باشید.
چرا انجام محاسبات کابل باتری یو پی اس اهمیت دارد؟
پیشتر گفتیم که رعایت نکردن استانداردها در انتخاب کابل مناسب، می‌تواند باعث آسیب به سیستم شود؛ اما چگونه؟ نکته اصلی این است که در هر سیستم الکتریکی، کابل‌ها بیشتر از آنچه که فکر می‌کنید اهمیت دارند چراکه حجم زیادی از بار به‌شکل دائم از آنها عبور می‌کند! اگر کابل‌ها جنس مناسبی نداشته باشند، سایزشان نادرست باشد و یا اینکه اتصالات‌شان به‌خوبی به آنها متصل نشده باشد، فرایند انتقال بار دچار مشکل خواهد شد. این موضوع در خرید یو پی اس اهمیت بسیار بیشتری دارد چراکه یو پی اس ارائه‌دهنده توان الکتریکی است و در نتیجه، فشار روی کابل‌ها بیشتر خواهد شد. از طرفی رعایت نکردن اصول فنی در محاسبات کابل باتری یو پی اس و کابل‌کشی‌ها متاسفانه بسیار رایج است و می‌توان گفت بخش زیادی از مشکلاتی که برای دستگاه‌ها به‌وجود می‌آید، از همین موضوع نشات می‌گیرد.
جدا از همه این موارد، نکته قابل توجه دیگر این است که با انجام محاسبات درست و کابل‌کشی اصولی، کار خودتان نیز راحت‌تر خواهد شد! تصور کنید یک یو پی اس را با کابل‌های نامناسب نصب کرده‌اید؛ اکنون شما با سیستمی طرف هستید که هر لحظه ممکن است دچار آسیب شده و خسارات مالی و حتی جانی برای خودتان به‌همراه داشته باشد! همچنین کابل‌کشی‌های شما به‌قدری نامنظم هستند که درصورت بروز یک خطا یا مشکل، عملا باید کل سیستم را باز کرده و مجددا از نو ببندید و مطمئنا این آخرین چیزی است که بخواهید!

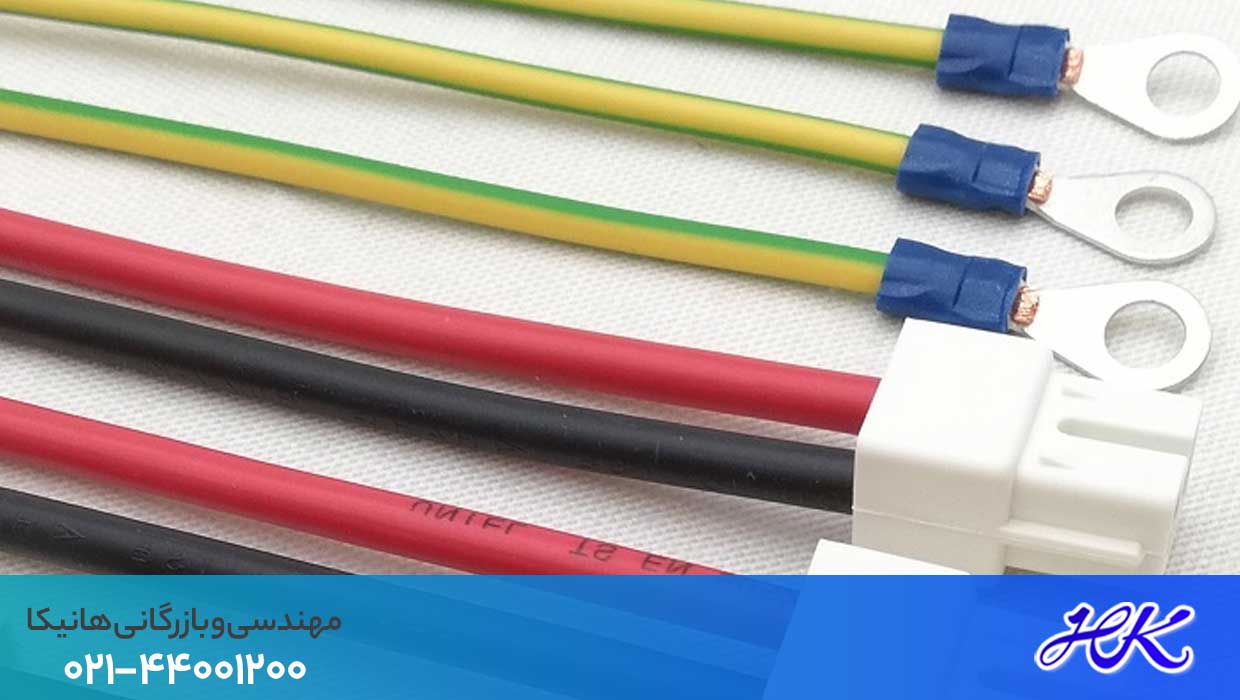

محاسبات کابل باتری یو پی اس به چه شکل است؟
حال که اهمیت انجام محاسبات کابل باتری UPS را متوجه شدید، می‌توانیم در مورد اصول انجام این کار صحبت کنیم. اولین نکته در این محاسبات، تعداد کابل باتری یو پی اس است که این تعداد بر اساس تعداد باتری و سایز کابینت شما مشخص می‌شود. به‌شکل کلی، فرمول محاسبه تعداد کابل باتری یو پی اس به‌صورت زیر است:
1 – تعداد باتری
به‌عنوان مثال، اگر در یک سیستم شما 16 باتری داشته باشید، به 15 کابل برای اتصال تمام باتری‌ها به‌هم احتیاج دارید. البته این تعداد، تعداد کل کابل‌ها است و در این بین، باید به سایزبندی کابل‌ها نیز توجه کرد. در انتخاب سایز کابل‌ها دو نکته اهمیت دارد؛ نکته اول قطر کابل است که برای محاسبه آن باید طبق فرمول زیر، جریان گذرنده از کابل‌ها را به‌دست آورد:
جریان گذرنده از کابل‌ها = (ولتاژ باتری‌ها × تعداد باتری‌ها) / توان کل یو پی اس

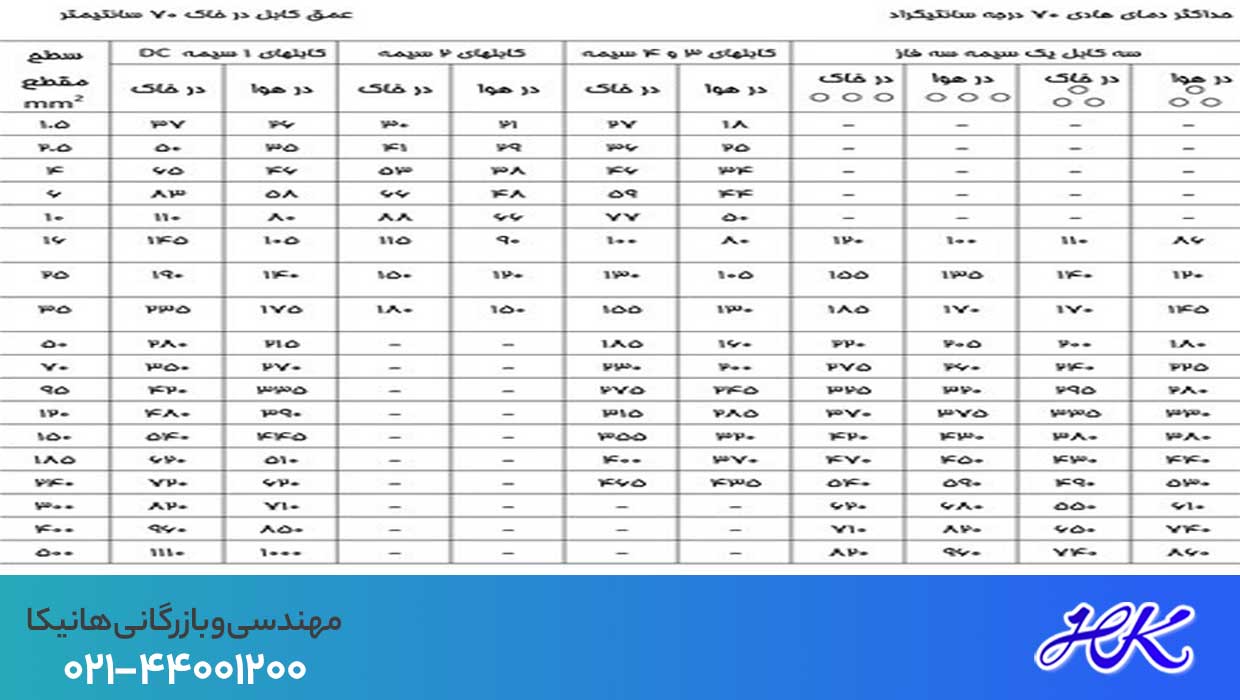

سپس براساس عدد به‌دست آمده، باید از طریق جدول زیر قطر سیم مناسب را انتخاب کرد:

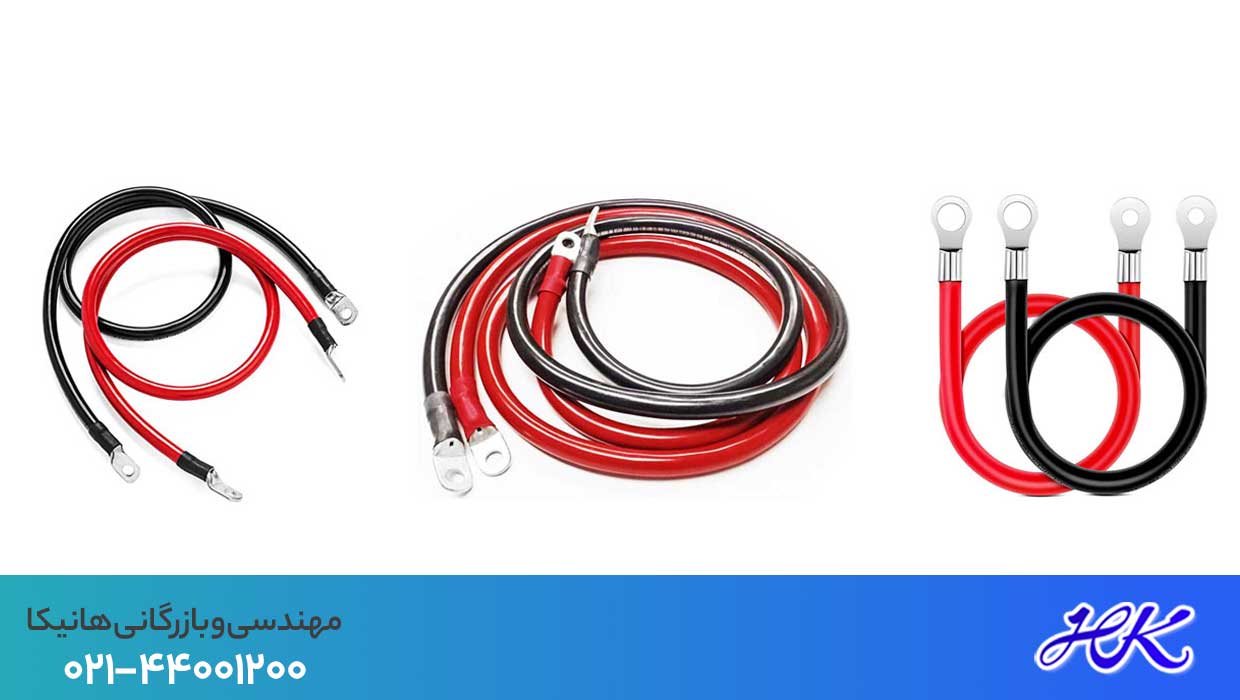

و نکته دوم، طول کابل‌ها است که معمولا با سه سایز 15، 45 و 120 سانتی متر انتخاب می‌شود. به‌شکل کلی، ما برای هر سیستم یو پی اس تنها به دو کابل 120 سانتی احتیاج داریم چراکه این کابل‌ها، باتری‌های آخر و اول ما را به‌خود دستگاه یو پی اس متصل می‌کنند. در مقابل، تعداد کابل‌های 15 سانتی متری که برای اتصال باتری‌های کنار هم و کابل‌های 45 سانتی متری که برای اتصال باتری‌ها در طبقات کابینت به یکدیگر است، بسته به تعداد طبقات کابینت می‌تواند متغیر باشد. از طریق فرمول زیر، می‌توان تعداد کابل‌های 45 سانتی متری مورد نیاز را به‌دست آورد:
2 – تعداد طبقات کابینت
در نهایت برای به‌دست آوردن تعداد کابل باتری یو پی اس 15 سانتی، کافی است که تعداد کابل‌های 45 سانتی را از تعداد کل کابل‌ها که هر دو را پیشتر به‌دست آورده‌ایم، کم کنیم. برای درک بهتر، مثالی را با هم حل خواهیم کرد.
فرض کنید که قصد داریم محاسبات کابل باطری UPS برای یک یو پی اس با توان 6KV، با 20 باتری 28 آمپر و یک کابینت باتری سه طبقه را انجام دهیم. در این شرایط، برای انتخاب قطر کابل، ابتدا توان کل یعنی عدد 6000 را بر حاصل ضرب تعداد کل باتری‌ها در ولتاژ باتری‌ها تقسیم کنیم که برابر 25 آمپر می‌شود که براساس جدول کابل‌ها، کابل مناسب را می‌توان کابل 1.5 یا 2.5 در نظر گرفت.
اکنون برای محاسبه تعداد کل کابل‌ها، تعداد باتری‌ها را منهای 1 می‌کنیم که برابر 19 می‌شود. سپس برای محاسبه تعداد کابل‌های 45 سانتی، تعداد کل طبقات کابینت باتری را منهای یک می‌کنیم که برابر با 2 می‌شود. در نهایت با کم کردن تعداد کابل‌های 45 سانتی که برابر بود با 2 از تعداد کل کابل‌ها که برابر بود با 19، به عدد 17 می‌رسیم که در واقع تعداد کابل‌های 15سانتی متری است.
به‌عبارت دیگر، ما برای ایجاد اتصالات 20 عدد باتری یو پی اس در یک کابینت باتری 3 طبقه، به 2 عدد کابل 120 سانتی متری، 2 عدد کابل 45 سانتی متری و در نهایت 19 عدد کابل 15 سانتی متری احتیاج داریم.
